卷揚機（又稱絞車）是一種通過卷筒纏繞鋼絲繩或鏈條，實現重物升降、牽引的通用起重設備，核心功能為提供穩定拉力與精準位移控制，廣泛應用于建筑施工、港口裝卸、礦山開采、工程機械、船舶航運等領域，是起重運輸系統的核心動力部件。
動力源（電機 / 液壓馬達）輸出扭矩，經減速機減速增扭后傳遞至卷筒；
卷筒旋轉時纏繞或釋放鋼絲繩 / 鏈條，通過滑輪組（可選）放大拉力或改變力的方向；
由制動系統（電磁制動 / 液壓制動）控制卷筒啟停，實現重物的平穩升降與定位。

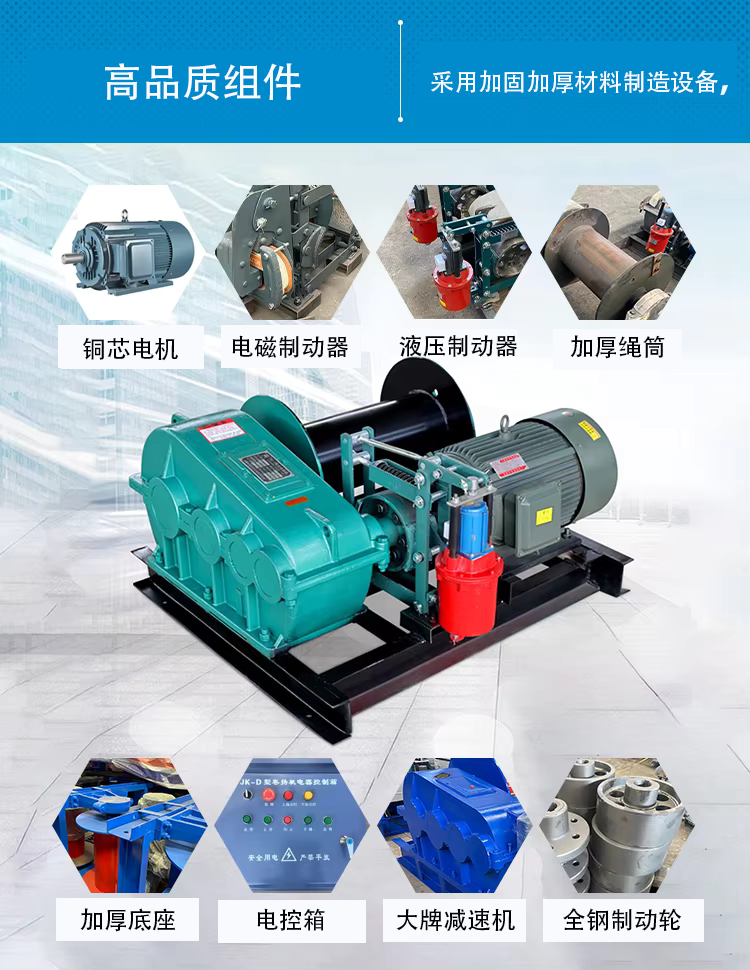

動力系統：異步電機（電動）、液壓馬達（液壓）、手搖裝置（手動）；
傳動系統：齒輪減速機（圓柱齒輪 / 行星齒輪）、聯軸器、傳動軸；
執行系統：卷筒（鋼板卷制，帶繩槽防跳繩）、鋼絲繩 / 鏈條（承載部件）；
制動系統：電磁制動器（電動）、液壓制動器（液壓）、手動制動器，支持斷電自動制動；
控制系統：控制柜（含變頻器、接觸器）、操作手柄（有線 / 無線）、限位開關（防過卷）；
輔助部件：導向滑輪、鋼絲繩排繩器、過載保護裝置、防護外殼。
核心參數匹配：
按實際負載選擇額定拉力（預留 20% 安全余量，如實際負載 8 噸，選 10 噸卷揚機）；
按作業效率選擇額定速度（建筑吊裝常用 0.5-2m/min，港口裝卸常用 2-10m/min）；
按作業距離選擇容繩量（需考慮滑輪組繞繩倍數，容繩量 = 作業高度 × 繞繩倍數 ×1.1）。
工況適配：
安全要求：
重型作業、高空吊裝→選擇工作級別 M4 以上，配備雙重制動和過載保護；
戶外作業→IP54 以上防護等級，防腐蝕、防淋雨設計；
精密定位作業→選擇變頻調速 + 行星減速機，定位精度≤±5mm。
建筑工程：塔吊起重、腳手架升降、橋梁吊裝、鋼筋 / 模板牽引；
港口碼頭：集裝箱裝卸、船舶靠泊牽引、貨物起吊；
礦山開采：礦石提升、巷道支護材料運輸、設備牽引；
工程機械：起重機、挖掘機、履帶吊的配套動力部件；
船舶航運：錨機、絞車、救生設備升降；
應急救援：地震 / 洪水現場重物牽引、人員救援提升。
以上參數為行業通用范圍，具體型號（如 JM 系列電動卷揚機、JKM 系列礦山卷揚機）的參數會因廠商設計、應用場景優化存在差異，建議結合廠家技術規格書確認；
若需某類特定卷揚機（如起重機配套液壓卷揚機、港口重型電動卷揚機）的詳細參數對比表，或技術圖紙相關的結構化信息，可補充需求場景，將進一步細化內容。
| 類別 | 參數項 | 參考值 | 備注（含標準與適配場景） |
|---|
| 基礎參數 | 額定拉力 | 10kN-5000kN（1-500 噸） | 輕型≤50kN，中型 50-300kN，重型 > 300kN |
| 額定速度（鋼絲繩 / 鏈條） | 0.1-10m/min（電動）；0.05-5m/min（液壓） | 可通過變頻器 / 液壓閥實現無級調速 |
| 卷筒規格（直徑 × 長度） | 直徑：80-1500mm；長度：300-5000mm | 卷筒直徑≥16× 鋼絲繩直徑（GB/T 10055 標準） |
| 容繩量 | 5-1000m | 按作業高度 / 牽引距離定制，可配多層纏繞卷筒 |
| 工作級別 | M1-M8（GB/T 3811-2008） | 輕型場景 M1-M3，重型工業場景 M4-M8 |
| 動力系統參數 | 電機功率（電動卷揚機） | 0.55-1000kW | 額定拉力越大，功率需求越高（如 10 噸卷揚機配 15-22kW 電機） |
| 液壓系統壓力（液壓卷揚機） | 10-35MPa | 液壓馬達排量 10-200mL/r |
| 電源規格（電動卷揚機） | AC 380V/400V/660V（三相），50/60Hz | 特殊場景可定制 220V 單相或直流電源 |
| 傳動與制動參數 | 傳動比 | 10-1000（多級減速機） | 行星減速機傳動比更精準（誤差≤±0.5%） |
| 制動方式 | 電磁常閉制動、液壓盤式制動、帶式制動 | 制動扭矩≥1.5 倍額定負載扭矩，確保安全停車 |
| 制動響應時間 | ≤0.3s（電動）；≤0.5s（液壓） | 斷電 / 停機后快速制動，防止重物溜滑 |
| 結構參數 | 整機重量 | 50kg-50000kg | 輕型≤500kg，重型可達 50 噸以上（含底座） |
| 安裝尺寸（長 × 寬 × 高） | 500×300×400mm-5000×3000×4000mm | 固定式尺寸較大，移動式更緊湊 |
| 鋼絲繩規格 | 直徑：6-60mm，強度級別：1550-1960MPa | 材質為鍍鋅鋼絲繩或不銹鋼絲繩，耐磨耐腐蝕 |
| 安全與環境參數 | 過載保護 | 超載 10%-20% 時報警，超載 25% 時停機 | 配備拉力傳感器或扭矩限制器 |
| 限位保護 | 上 / 下極限限位（機械 + 電子雙重保護） | 防止卷筒過卷導致鋼絲繩斷裂 |
| 防護等級 | IP44-IP65 | 戶外 / 多塵環境選 IP54 以上，潮濕環境選 IP65 |
| 工作溫度范圍 | -40℃-+60℃（標準型）；-50℃-+80℃（特殊型） | 高溫場景需配冷卻系統，低溫需用專用潤滑油 |
| 噪音水平 | ≤75dB（1m 距離測量） | 齒輪精度越高，噪音越低（精密傳動≤65dB） |
| 執行標準 | 產品標準 | GB/T 10055-2023《起重機械 安全規程》、GB/T 14405-2011《通用橋式起重機》 | 符合國家起重設備安全標準，部分型號適配 ISO 4301 |
