變頻器（Variable Frequency Drive，VFD）是一種電力電子設備，核心功能是通過改變電源的頻率和電壓，對交流電動機進行調速控制，同時具備軟啟動、節能降耗、過載保護等附加功能，廣泛應用于工業生產、暖通空調、水泵風機、起重運輸?shù)阮I(lǐng)域，是現代電氣傳動系統的核心部件。
變頻器的本質是電能變換裝置，基于交流 - 直流 - 交流（AC-DC-AC） 變換原理工作，主要分為三個階段：
整流階段（AC→DC）
輸入的工頻交流電（如 AC 380V/50Hz、AC 220V/50Hz）通過整流橋（由二極管或晶閘管組成）轉換為脈動直流電，再經過濾波電容或電感進行平滑濾波，得到穩定的直流母線電壓。
中間直流環節
該環節主要作用是儲能和穩壓，分為電壓型和電流型兩種：
逆變階段（DC→AC）
通過IGBT（絕緣柵雙極型晶體管） 等功率開關器件的高頻通斷，將直流母線電壓逆變?yōu)?span style="outline: none; -webkit-font-smoothing: antialiased; box-sizing: border-box; -webkit-tap-highlight-color: rgba(0, 0, 0, 0); border: 0px solid; margin: 0px; padding: 0px; --desktop-home-page-background-color: #f4f4f4; --desktop-home-card-background-color: #fdfdfd; --desktop-home-card-background-color-hover: #fff; --desktop-home-popup-background-color: #f6f5f5; font-weight: 700; line-height: 28px; overflow-anchor: auto;">頻率和電壓可調的交流電，輸出給電動機。變頻器通過控制 IGBT 的開關頻率和占空比，實現輸出頻率（0~ 幾百 Hz）和電壓的精準調節，從而改變電動機的轉速。
調速依據：交流異步電動機的轉速公式為 \(n=\frac{60f(1-s)}{p}\)（n為轉速，f為電源頻率，s為轉差率，p為磁極對數）。在磁極對數固定時，電動機轉速與電源頻率成正比，因此調節頻率即可實現無級調速。
變頻器由主電路和控制電路兩大部分組成，各部件功能明確：

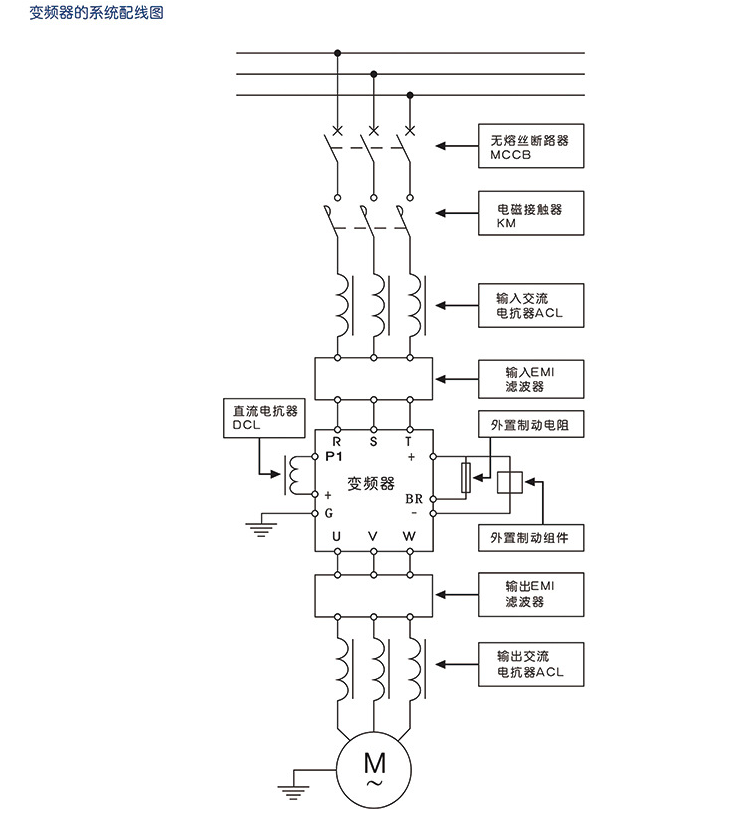

主電路（功率回路）
整流橋：將工頻交流電轉換為直流電，是電能變換的第一步；
濾波單元：電壓型變頻器用電解電容，電流型變頻器用平波電抗器，用于消除直流電壓的脈動；
逆變橋：由 6 個 IGBT（或 MOSFET）組成三相橋式電路，是實現變頻變壓的核心部件；
制動單元 / 制動電阻：當電動機處于減速或制動狀態時，會產生再生電能，制動單元將再生電能消耗在制動電阻上（或反饋回電網），避免直流母線電壓過高損壞變頻器；
輸入 / 輸出電抗器：抑制電網諧波、降低電磁干擾，同時保護變頻器內部器件免受電壓沖擊。
控制電路（信號回路）
CPU 主控單元：變頻器的 “大腦”，負責接收指令、運算控制算法（如 V/f 控制、矢量控制）、輸出驅動信號；
驅動電路：將 CPU 輸出的弱信號放大，驅動逆變橋的功率器件通斷；
檢測電路：檢測輸入電壓、輸出電流、直流母線電壓等參數，實現過壓、過流、過載等保護；

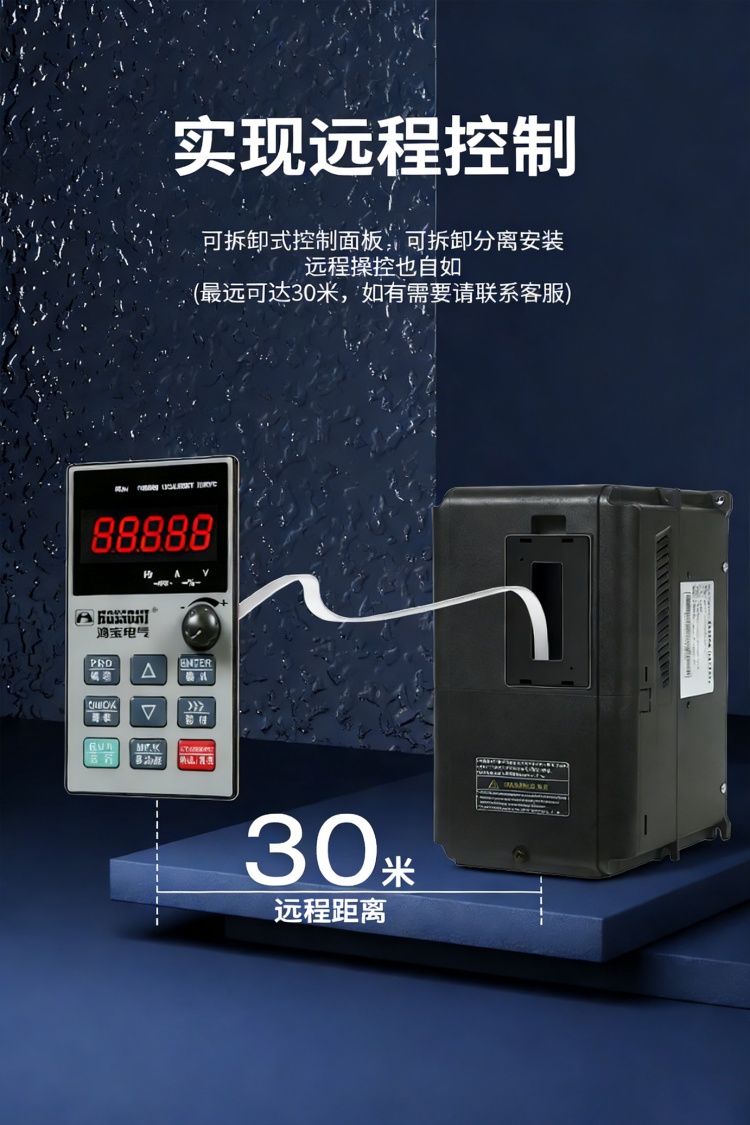

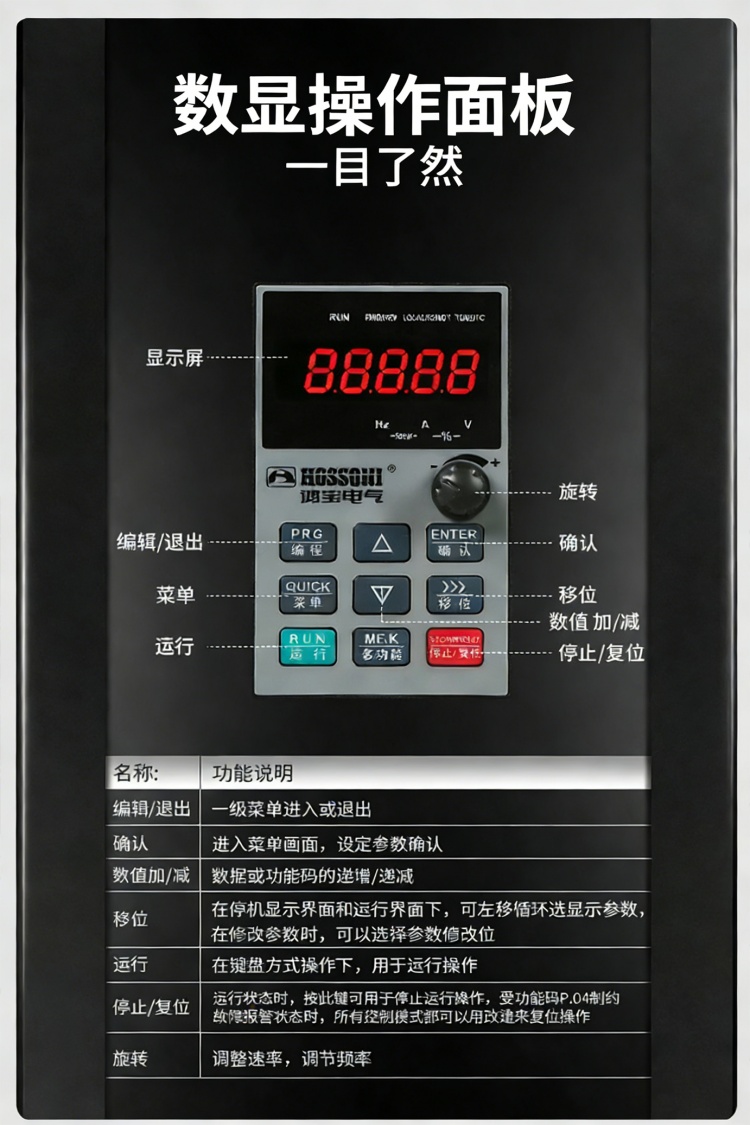

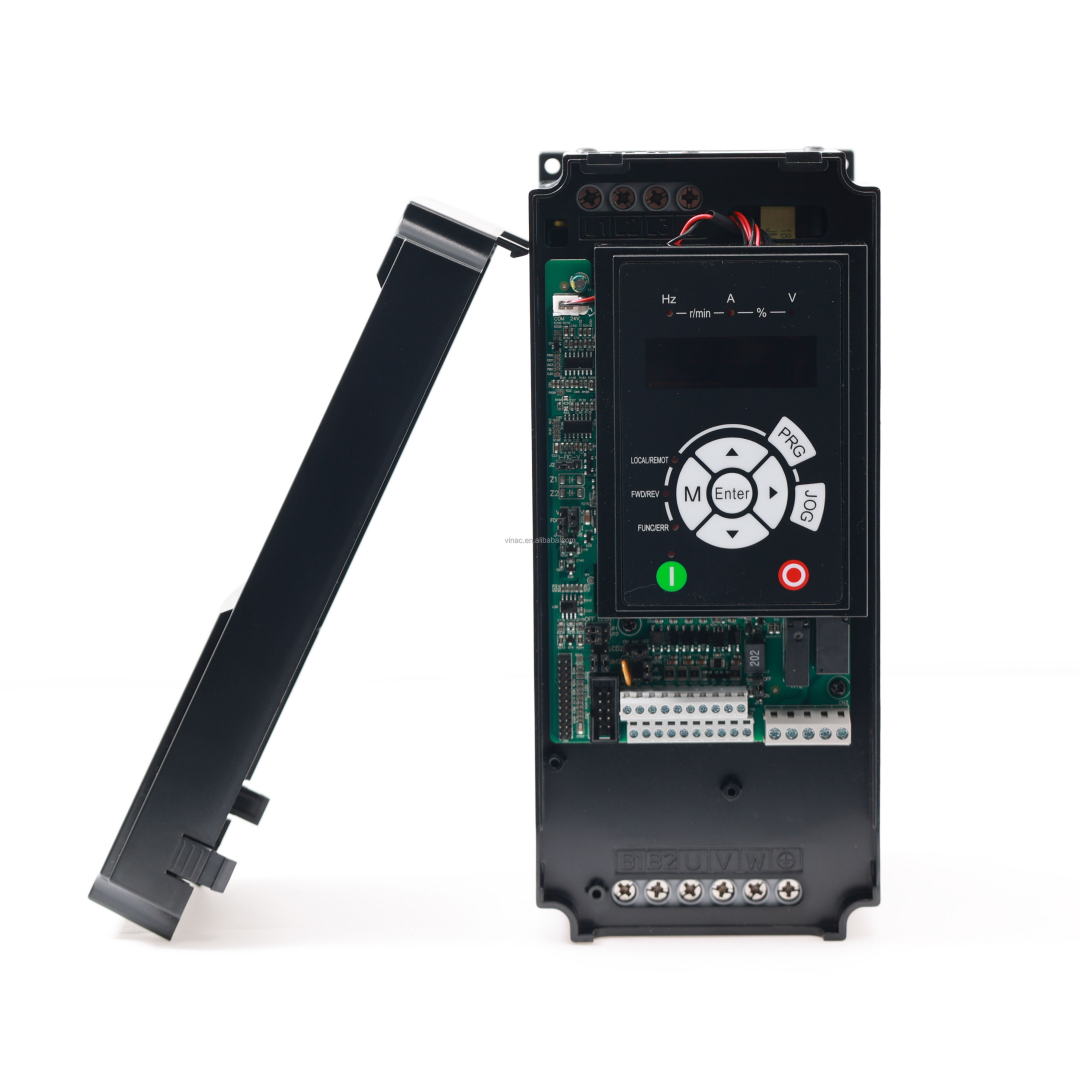

操作面板：用于參數設置（如頻率、加速時間、保護閾值）、運行狀態監控（如輸出頻率、電流、轉速），支持本地啟停操作；

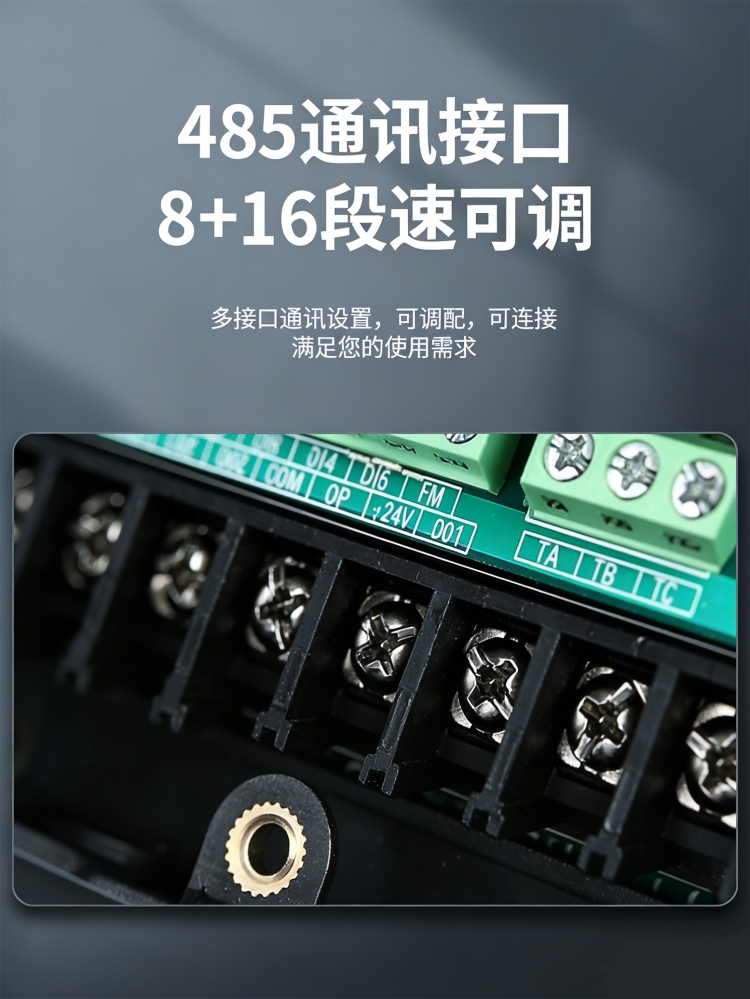

通訊接口：如 RS485、Modbus、Profibus 等，支持變頻器與 PLC、觸摸屏、上位機等設備的聯網控制。

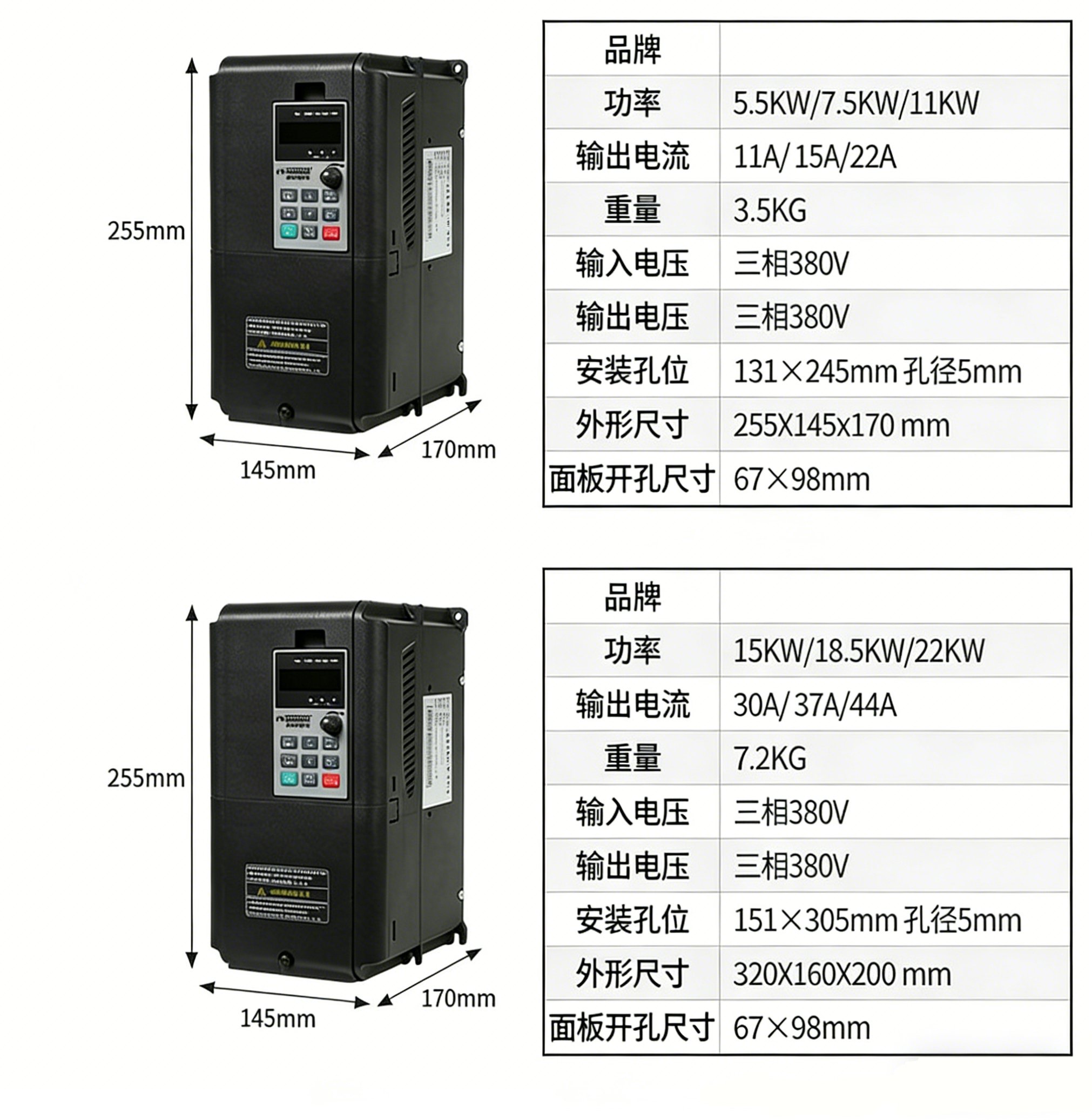

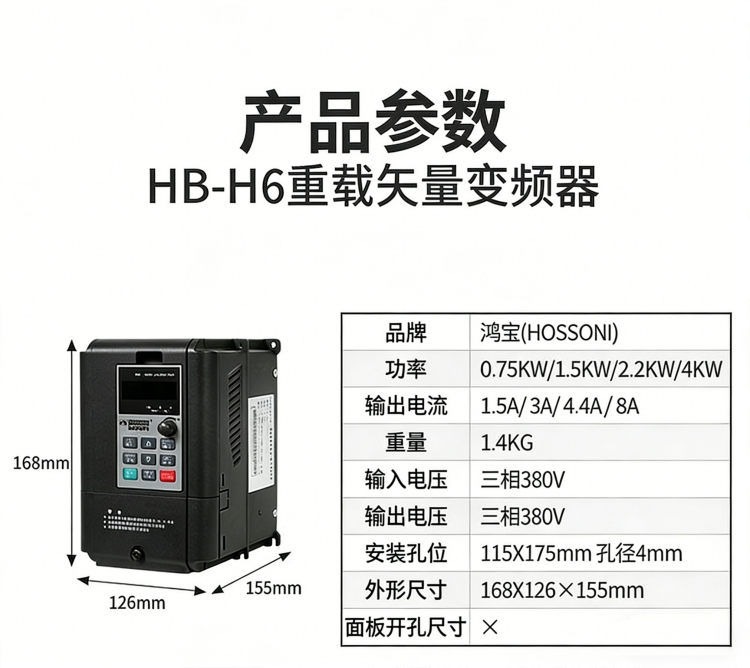

選擇變頻器時，需重點匹配以下核心參數，確保與電動機和負載適配：
額定容量（kVA）：變頻器能夠長期輸出的視在功率，需大于電動機的額定容量；
額定輸出電流（A）：變頻器長期運行允許的最大輸出電流，需≥電動機的額定電流（重載工況需留 1.1~1.2 倍余量）；
輸入電壓范圍：適配電網電壓，如三相 380V 變頻器的輸入電壓范圍通常為 320V~460V，具備寬電壓適應能力；
輸出頻率范圍：常見為 0~50Hz（基本頻率）或 0~400Hz（高頻調速），需根據負載轉速需求選擇；
調速精度：矢量控制變頻器的調速精度可達 ±0.1%~±0.5%，V/f 控制變頻器約 ±2%~±5%；
過載能力：通常為 150% 額定電流 / 1min，或 120% 額定電流 / 長期，用于應對負載的短時沖擊；
保護功能：需具備過壓、過流、過載、過熱、缺相、接地故障等保護功能。
節能降耗：對于風機、水泵等二次方律負載，采用變頻器調速后，功耗與轉速的三次方成正比，相比傳統節流 / 調壓方式，節能率可達 20%~60%；
軟啟動軟停止：避免電動機直接啟動時的大電流沖擊，降低對電網和機械設備的損害，延長電機和設備使用壽命；
無級調速：可實現 0~ 額定轉速范圍內的平滑調速，滿足不同工況的轉速需求，提升生產效率；
完善的保護功能：自帶多種保護，替代傳統的熱繼電器、熔斷器等保護裝置，降低故障發生率。
環境要求：安裝在通風良好、無粉塵、無腐蝕性氣體的場所，環境溫度控制在 - 10℃~40℃，溫度過高時需加裝散熱風扇；

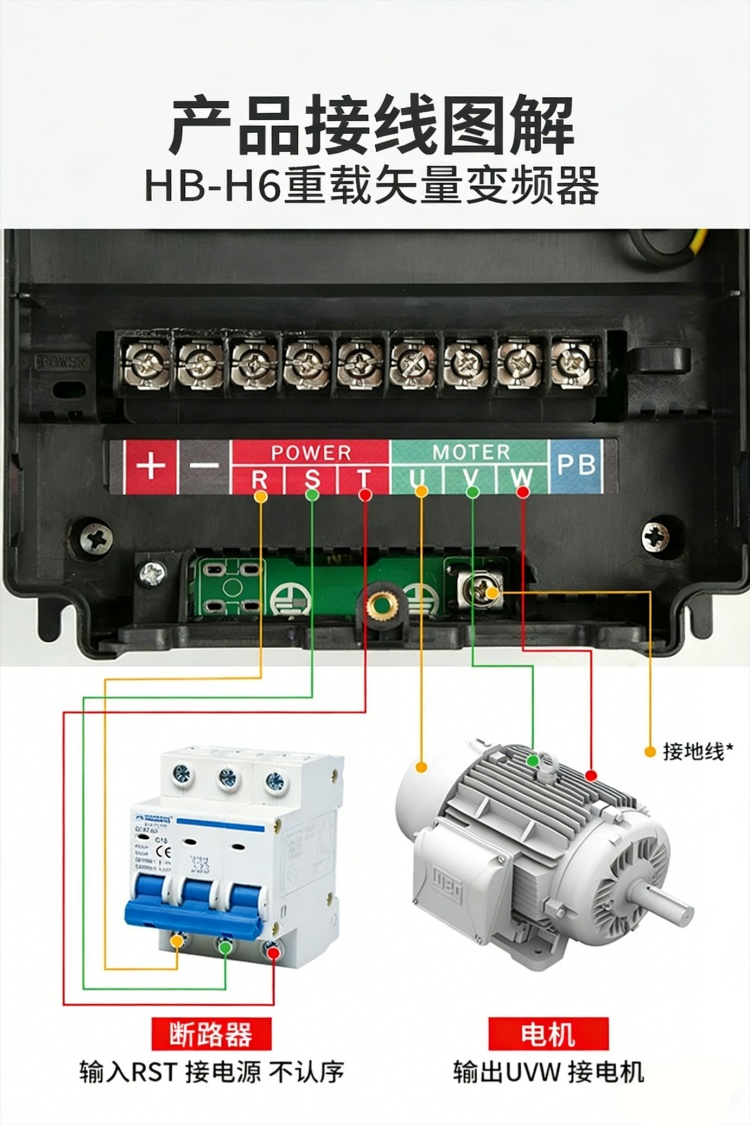

布線要求：主電路電纜（強電）與控制電路電纜（弱電）分開布線，避免電磁干擾；變頻器輸出端禁止接電容器或浪涌吸收器，否則會損壞逆變橋；
接地要求：變頻器必須可靠接地，接地電阻≤4Ω，防止漏電和電磁干擾。
定期除塵：每 3~6 個月清理變頻器內部的灰塵（尤其是散熱風扇和電路板），防止灰塵堆積導致散熱不良；
檢查元器件：定期檢查濾波電容、散熱風扇、IGBT 等易損件，電容鼓包、風扇異響時需及時更換；
參數備份：定期備份變頻器的參數，避免因故障或誤操作導致參數丟失；
避免頻繁啟停：變頻器的啟動間隔需≥1min，防止頻繁啟動導致內部器件過熱。
工業領域：風機、水泵、空壓機的調速節能；起重機、電梯的速度控制；數控機床、軋鋼機的精密傳動；
暖通空調：中央空調冷水機組、冷卻塔風機的變頻調速，實現恒溫控制和節能；
市政工程：供水系統的恒壓供水、污水處理廠的攪拌機調速；
民用領域：家用空調、冰箱的壓縮機調速，跑步機、洗衣機的電機控制。
變頻器的分類方式多樣，按控制方式、電源相數和用途的分類最為常用：
